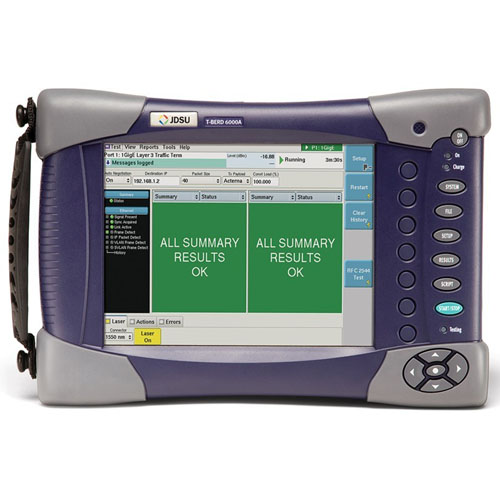

OTDR Modules
|
8100B
|
8100C
|
8100D
|
Central wavelength
|
1310/1550/1625 ±20nm
|
1310/1490/1550±20nm,
1625/1650±10nm
|
1310/1550±20nm,
1625±10nm,1650±1nm
|
Dynamic range
|
41/40/40dB
|
45/44.5/45/44/43 dB
|
50/50/50/48 dB
|
Pulse width
|
5 ns to 20 μs
|
2 ns to 20 μs
|
2 ns to 20 μs
|
Event dead zone
|
0.65 m
|
0.6 m
|
0.5 m
|
Attenuation dead zone
|
2 m
|
2 m
|
2 m
|
Splitter attenuation dead zone
|
25 m after a 15 dB splitter loss
|
25 m after a 15 dB splitter loss/60 m after a 18 dB splitter loss
|
15 m after a 15 dB splitter loss
|
Power meter
|
Calibrated wavelengths
|
1310/1490/1550/1625 nm
|
1310/1490/1550/1625 nm
|
1310/1490/1550/1625 nm
|
Power range
|
–3 to –55 dBm
|
–3 to –55 dBm
|
–5 to –55 dBm
|
Accuracy
|
±0.5 dB @–30 dBm
|
±0.5 dB @–30 dBm
|
±0.5 dB @–30 dBm
|
Continuous wave light source
|
Wavelengths
|
1310/1550/1625 nm
|
1310/1490/1550/1625 nm
|
1310/1550/1625nm
|
Output power
|
–3.5 dBm
|
–3.5 dBm
|
0 dBm
|
Stability
|
±0.1 dB @25°C over 1 hour
|
±0.1 dB @25°C over 1 hour
|
±0.1 dB @25°C over 1 hour
|
Operating modes
|
CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, TWINtest
|
CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz, TWINtest
|
270 Hz, 330 Hz, 1 kHz, 2 kHz, TWINtest
|
8100B Modules
Part Number Description
E8126B 1310/1550 nm OTDR module
E8136B 1310/1550/1625 nm OTDR module
8100C Modules
E8115C 1550 nm OTDR module1
E81162C In-service 1625 nm OTDR module1
E81165C In-service 1650 nm OTDR module1
E8126C 1310/1550 nm OTDR module
E8136C 1310/1550/1625 nm OTDR module
E8139C 1310/1490/1550 nm OTDR module
E8138C-65 1310/1550 and in-service 1650 nm
OTDR module
8100D Modules
E8115D 1550 nm OTDR module1
E81162D In-service 1625 nm OTDR module1
E81165D In-service 1650 nm OTDR module1
E8126D 1310/1550 nm OTDR module
E8129D-62 1550/1625 nm OTDR module1
E8136D 1310/1550/1625 nm OTDR module
