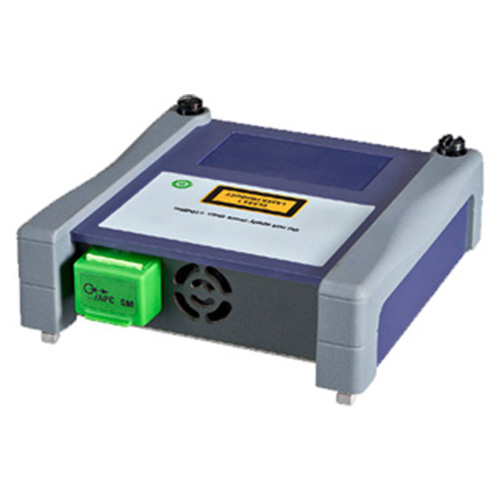

VIAVI E4100系列 OTDR 模块

产品简介：适用MTS-2000、MTS-4000、MTS-5800 平台。 VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络架构和排除其故障——包括企业网、城域网、长途网络以及 FTTx 接入点到点或点到多点无源光网络 (PON)。

详细信息：
VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络架构和排除其故障——包括企业网、城域网、长途网络以及 FTTx/接入点到点或点到多点无源光网络 (PON)。
OTDR 模块的光学性能与 MTS 平台一系列测试功能相结合，确保测试一次性正确完成。
标准的测试功能包括：
●自动宏弯检测
●带有通过/失败分析的结果概要表
●双向 OTDR 分析
●Fast-Report — 自带报告生成功能
●基于智能链路映射 (SLM) 图标的光纤链路映射视图
●SmartAcq 可执行短脉冲和长脉冲采集，从而提高测量可靠性
●SmartTEST Assistant 可通过简单的逐步流程来引导用户完成操作

优点
●高达 46dB 的动态范围以及 256,000 个采集点
●针对 PON 优化，可穿透测试 1x256 分路器
●将单模/多模结合在一起（4 波长）
●单波长/双波长/三波长版本包含了1310/1550/1625/1650nm波长
●集成式连续波光源和宽带功率计
●可安装企业网-SLM、光纤到天线-SLM 和光纤到户-SLM 智能光学应用软件
●在连接到活动光纤时即时的光信号检测
●水峰检测波长1383nm

技术指标

一般规格（25℃ 典型值）
重量	350克
尺寸（宽 x 高 x 深）	128 x 134 x 40 mm
光接口
可更换光连接器1	FC、SC、LC（PC 或 APC）及 ST (PC)
技术特征
激光安全等级 (21CFR)	1 级
距离单位	千米、英尺和英里
群折射率范围	1.30000 至 1.70000（步长为 0.00001）
采样数据点数	最多 128,000 或 256,000 个数据点
距离测量
模式	自动或双光标
显示范围	0.5 至 260 km
光标分辨率	1 cm
采样分辨率	4 cm
精度	MA2、MA3、MP2：±0.5m ± 采样分辨率 ± 1 x 10−5 x距离（不考虑群折射率引起的不确定性） LA、MM和QUAD： ±1m ± 采样分辨率 ± 1 x 10-5 x 距离
衰减测量
模式	自动、手动、2 点法、5 点法和 LSA
显示范围	1.25 至 55 dB
显示分辨率	0.001 dB
光标分辨率	0.001 dB
线性度	±0.03 dB/dB ; ±0.05（适用于 LA）
阈值	0.01 至 5.99 dB（步长为 0.01 dB）
反射率/ORL 测量
反射精度	±2 dB
显示分辨率	0.01 dB
阈值	−11 至 −99 dB（步长为 1 dB）
光源和宽带功率计（可选）
连续波光源输出功率	−3.5 dBm
功率电平范围 (MM/SM)2	多模：−3 至 −30dBm / 单模：0 至 −55 dBm
校准波长 (SM)	1310/1490/1550/1625/1650nm
校准波长 (MM)3	850/1300 nm
测量精度 (SM)	±0.5 dB
测量精度 (MM)4	±1 dB

OTDR 模块（25℃ 典型值）
	中心波长5	RMS 动态范围6	事件盲区7	衰减盲区8	网络类型	应用
MM	850/1300±30nm	26/24dB	0.8m	4m	企业/FTTA	多模网络验证
Quad	850/1300±30nm 1310/1550±2nm	26/24dB 37/35dB	0.8m 0.9m	4m	企业/FTTA/ 接入/城域	多模和单模短距离和中等距离网络验证
LA	1310/1550/1650 ±20nm	35/33/30dB	1.5m	6m	FTTA/FTTH/接入	短距离验证FTTH 入户光缆验证/维护
MA2	1310 ±20nm 1383±3nm 1550 ±20nm 1625 ±10nm	40dB 37dB 40dB9 38dB	0.7m 2m 0.7m 0.7m	3m 6m 3m 3m	FTTA/接入/城域	短距离/中等距离验证无线前传和回传
MA3	1310 ±20nm 1550 ±20nm 1625 ±10nm 1650 +10/−5nm	43dB 41dB 41dB 41dB	0.7m	3m	FTTH/接入/城域/长距离	短距离/中等距离/长距离验证 FTTH 测试（可达 1x128 的分路器）
MP2	1310 ±20nm 1550 ±20nm 1625 ±10nm 1650 ±10nm	46dB 45dB 44dB 42dB	0.65m	2.5m	FTTH/长距离/极长距离	长距离/极长距离验证 FTTH 测试（可达 1x256 的分路器）

1. ST（仅适用于 QUAD/MM）
2. −2 至 −50 dBm（适用于 Quad）
3. 在 MM 和 Quad 模块上可用
4. 使用模态控制器
5. 激光器工作在 25℃ 时，以 10 微秒脉宽测量
6. 光纤起点处的外推反向散射电平与 RMS 噪声电平（求均值3分钟后）之间的单向差值
7. 在不饱和反射事件峰值下降 ±1.5 dB 时进行测量
8. 使用 FC/UPC 类型远端连接器，在线性回归算起 ±0.5 dB 处进行测量
9. 使用瑞利散射系数 K(-82.01dB ± 0.17dB)，在光纤 1546 nm处进行测量

订购信息

描述	部件号
OTDR 模块
多模 850/1300nm OTDR 模块	E4123MM
多模/单模 850/1300/1310/1550nm OTDR 模块	E4146QUAD
LA 1310/1550nm OTDR 模块	E4126LA
MA2 1310/1550nm OTDR 模块（PC连接器）	E4126MA2-PC
MA2 1310/1383/1550nm OTDR 模块（PC连接器）	E4138MA283-PC
MA3 1310/1550nm OTDR 模块（APC连接器）	E4126MA3-APC
MP2 1310/1550nm OTDR模块（PC连接器）	E4126MP2-PC
MP2 1310/1550/1625nm OTDR 模块（PC连接器）	E4136MP2-PC
通用光连接器（适用于 MA、MM 和 QUAD）
PC连接器	EUNIPCFC、EUNIPCSC、EUNIPCST
8°APC连接器	EUNIAPCFC、EUNIAPCSC
通用光连接器（适用于 MA2、MA3 和 MP2 模块）
PC连接器	EUSCADS、EUFCADS、EULCADS
8°APC连接器	EUSCADS-APC、EUFCADS、EULCADS-APC
