--藤仓(Fujikura)--Fujikura 21S,22S掌上型单芯光纤熔接机

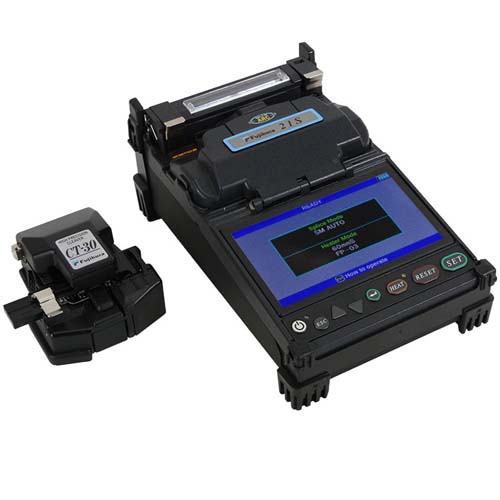

Fujikura 21S,22S掌上型单芯光纤熔接机

品牌:

Fujikura

型号:

21S,22S

保修:

对于保修的详细信息联系我们

价格:

￥.00

简介:

功能

目前坊间流传22S是21S的升级版，其实并不存在此种说法，只是藤仓为了区分直销和分销而设定的不同型号。21S是直销型号。22S是经销商分销型号。其实硬件并无差别，只是销售策略不同而已。

简介
藤仓最新推出的21S/22S掌上型单芯光纤熔接机是一款既可用于FTTH工程，也可用于光纤干线工程接续的高性价比熔接机。其采用了4马达式对芯设计，在纷繁复杂的施工现场能够更好地适应周围的环境，大大提高了接续成功率和质量，同时也降低了您的成本投入。另外，具有小巧便携外形的21S，也是现场装维人员轻松减负的好帮手。

特点

世界上最小且最轻的4马达活动V型槽对芯熔接机
掌上型设计，带电池仅1140克
熔接时间7秒（标准SM光纤）
高精度高强度设计，防冲击、耐降雨、耐粉尘
三合一多功能护套压板，操作更便捷
5mm的最短切割长度熔接
大容量锂电池供电，一块电池能够熔接加热200芯以上
配备多功能悬挂式工作台

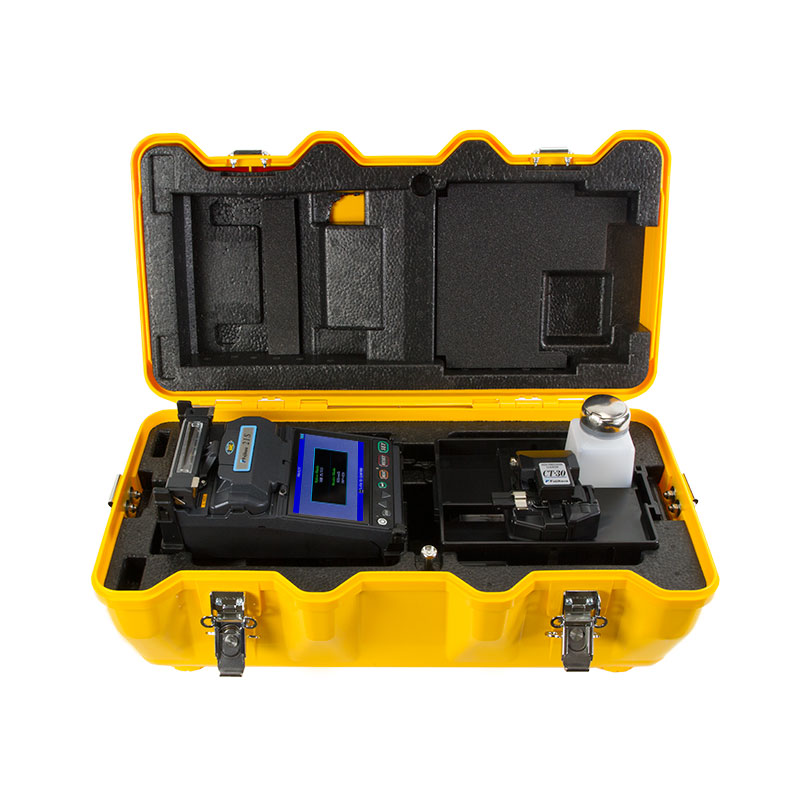

随时随地，只要打开附带的便携箱即可立即进行熔接作业

技术参数

光纤对准方式

活动V型槽包层对准

适用光纤类型

SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657)

适用光纤种类

250μm内芯皮线光缆；250μm内芯尾纤/跳线；250μm裸光纤和600μm/900μm包覆光纤

包层直径

125μm

涂覆层直径

100μm至3mm（多功能护套压板，无需更换夹具）

光纤切割长度

5~16mm

熔接/加热模式

总共100个熔接模式和30个加热模式

实际平均熔接损耗

0.02dB (SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS)

熔接/加热时间

熔接标准SM光纤7秒，加热标准FP-03(60mm)热缩管30秒

熔接结果存储

10000个最新记录，8个最新熔接图像

光纤显示和放大倍数

X/Y单独或同时显示；200倍/400倍

光纤观察方式

双轴观测；4.73英寸彩色LCD显示器（表面有耐冲击透明保护板）

拉力试验

1.96~2.25N

对应热缩管

60mm单芯、40mm单芯、20mm单芯以及各类皮线光缆和热熔接头使用套管

电极棒寿命

放电3000~5000次

电池熔接加热次数

4300mAh锂电池，200次以上

电源供电

100~240VAC（50 ~ 60Hz）

通信接口

USB2.0（Mini-B）用于PC连接，支持因特网联网软件升级

操作条件

海拔0~5,000m，最大风速15m/s，温度-10~+50℃，相对湿度0~95%非冷凝

尺寸 / 重量

120W x 189D x 72H (mm) / 1140g (包括电池)

详细介绍

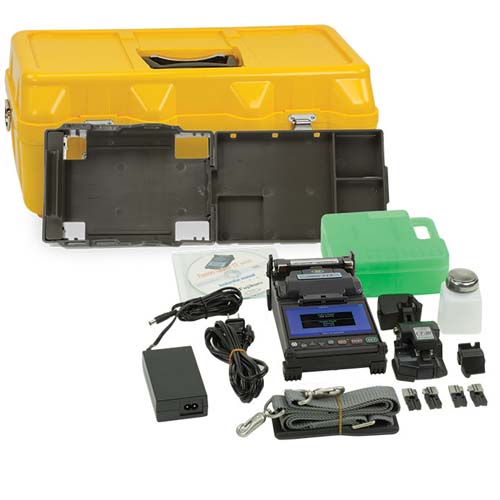

配置清单

主机及附件

说明

型号

数量

熔接机主机（内装电池）

21S/22S（含BTR-11-C）

1台

三合一护套压板

CLAMP-S21A

1套

交流适配器

ADC-19

1个

交流电源线

ACC-08

1根

高精度光纤切割刀

CT-06C

1把

备用电极棒

ELCT2-12

1对

热熔连接器加热压板

CLAMP-12B

1个

十字螺丝刀

SD-01

1把

酒精泵

AP-01

1个

快速操作指南

Q-21S-C

1份

光盘

M-21

1张

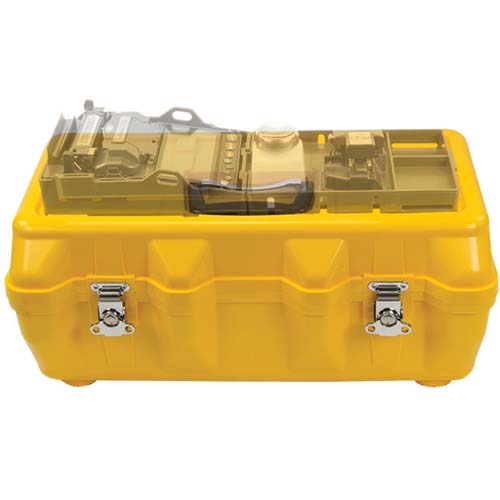

携带箱（含工作台）

CC-32

1个

可选配件

说明

型号

900μm直径松套光纤护套压板

CLAMP-S21B

皮线转移辅助夹具

CLAMP-DC-12

21S熔接机专用软包

FSM-21S BAG

皮线热缩套管

DFP-45，DFP-50，DFP-60

其它可选光纤夹具

光纤类型

夹具型号

250µm光纤

FH-60-250

900µm光纤

FH-60-900

900µm松套光纤

FH-60-LT900

250µm皮线

FH-60-DC250-SL

900µmФ3mm尾纤

FH-FC-30

900µmФ2mm尾纤

FH-FC-20

通用热熔头夹具

FH-FC-UNIV
