--住友(Sumitomo)光纤熔接机--住友 Sumitomo Type-81C光纤熔接机

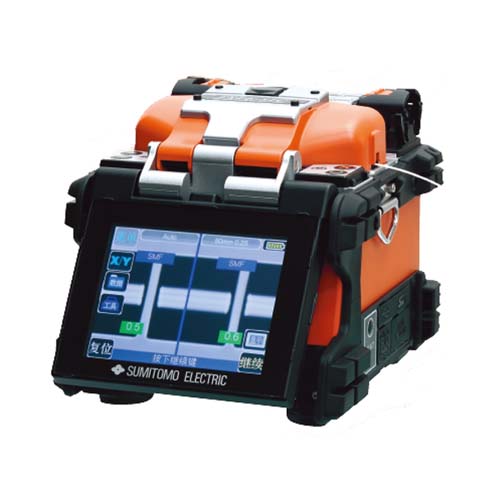

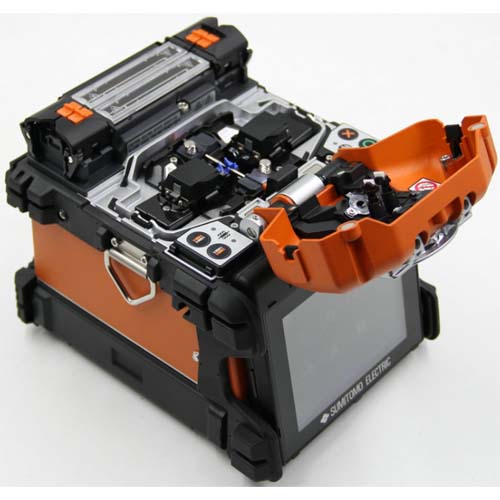

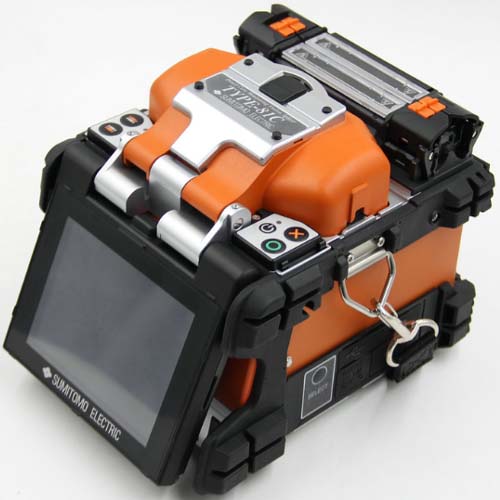

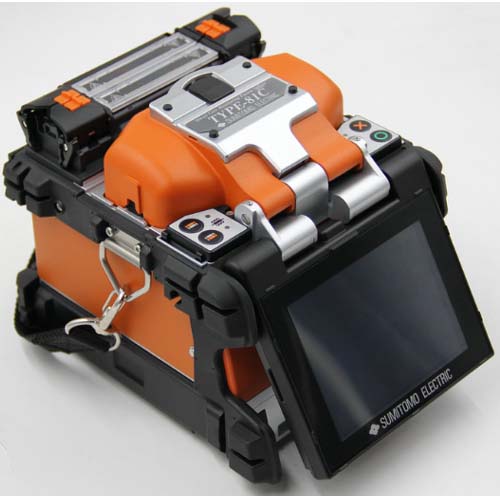

住友 Sumitomo Type-81C光纤熔接机

Ʒ��:

住友

�ͺ�:

TYPE-81C

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��.00

��:

紧凑，轻量，快速.应用简单功能强大.经久耐用,远程支撑互联网

��

主要特点：

●前瞻性设计，卓越的性能，快速熔接时间7s，加热时间28s

●体积小、重量轻，整机2.1kg ，操作简单，功能强大，支持双联同时加热

●4.1英寸液晶触屏，经久耐用电池充满电可熔接和加热200次

●远程支持互联网软件升级，远程故障诊断内置培训视频

●自动识别光纤类型(单模、多模、色散位移、掺铒光纤)

●放电强度自动校正，不需要进行放电试验

●白色LED光纤槽照明，易识别颜色，防止误接续

●支持普通光缆，皮线，跳线熔接

●全自动熔接和加热模式，盖上防风盖自动接续，将接好光纤放到加热器上自动加热

规格：

项目		Type-81C
适用光纤	材料	石英玻璃
	光纤型号	单模（SMF）,多模(MMF)(ITU-T G.651),DSF,NZDSF,BIF,EDF
	光纤直径	包层直径：80mm~150mm、涂层直径：100mm~1,000mm
	适用光纤或光缆尺	1000μm以下	皮线光缆(2.0×3.1mm)、室内光缆(2.0×2.0mm)
	切断长度	5mm ~ 16mm	10mm
标准性能	熔接损耗	SMF: 0.02dB、MMF: 0.01dB、DSF: 0.04dB、NZDSF: 0.04dB
	熔接循环时间	7 秒( 快速模式)、7.5 秒(SMF 标准模式)、8 秒( 自动模式)
	加热循环时间	28 秒
	熔接和加热循环	约200
	光纤视图和放大倍数	两个CMOS 摄像机观测、X 或Y 单轴视图320X( 缩放700 倍)、X 和Y 双轴视图88 倍
程序	熔接程序	最大300
	加热程序	最大100
功能	损耗推定	已提供
	图像捕获/数据存储	64 图像/10,000 熔接数据
	张力测试	1.96N(200gf)
	250mm/900mm光纤夹具	已提供
	双面式涂层夹	已提供
	双自动独立加热器	已提供( 美国专利7,412,146)
	快速上手培训视频	已提供
	自动放电校正	针对环境条件变化自动进行补偿
	显示剩余熔接和加热循	已提供( 电池模式)
	远程互动维护	已提供
尺寸/重量	尺寸	120W×154D×130Hmm( 不带抗震橡胶)
	重量	1,8kg( 不包括电池)、2.1kg( 包括电池)
	显示器	4.1 英寸触摸屏彩色LCD 显示器
端子	DC输出	DC12V( 用于JR-6)
	USB端口	USB2.0(mini-B 型)
	存储媒体	SD/SDHC 内存卡
电源	AC 输入	100~240V、50/60Hz(ADC-1430)
	DC 输入	10~15V
	电池模块	锂离子11.1V、4,600mAh(BU-11)
工作条件	海拔0~6,000m、温度-10~+50℃、湿度0~95% ( 无结露)、风速15m/s 以下
存放条件	温度-40~+80℃、湿度0~95% ( 无结露)、电池-20~+30℃ ( 长期)
电极寿命	3,000 次弧光放电

��ϸ��

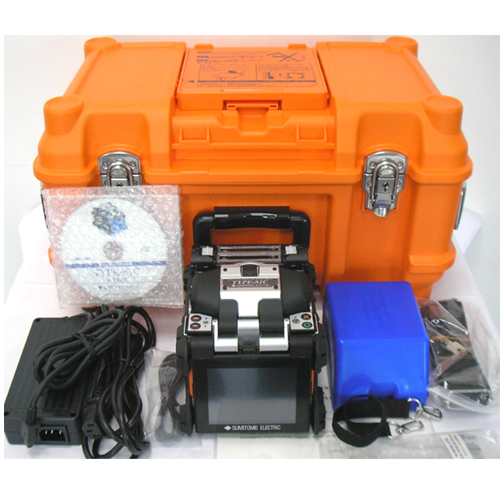

标准套件

部件名

型号

数量

主机

TYPE-81C

1pc

电池模块

BU-11

1pc

电源模块

ADC-1430

1pc

电源线

PC-AC<X>

1pc

冷却托盘

－

1pc

备用电极

ER-10

1pair

操作CD 手册

－

1pc

快速参考指南

－

1pc

带工作台的携带式仪器箱

CC-81

1pc

拉手

－

1pc

选件

部件名

型号

备注

车载电池电缆

PCV-11

用于车载电池工作( 点烟器插座型)

电池充电器

BC-11

V 型槽清洁刷

VGT-1

电极

ER-10

光纤夹持器

FHS-025

用于0.25mm 单光纤

FHS-09

用于0.9mm 单光纤

1SM-D

用于皮线光缆( 尺寸: 标准2.0×3.1mm)

1SM-ST

用于室内光缆( 尺寸: 标准2.0×2.0mm)

手持式光纤切割器

FC-7R-S

切割长度6~20mm(0.25mm)、10~20mm(0.9mm)

FC-7S

切割长度6~20mm(0.25mm)、10~20mm(0.9mm)

光纤切割器

FC-6S-C

切割长度5~16mm(0.25mm)、10mm(0.9mm)

FC-6S-5C

切割长度5~16mm(0.25mm&0.9mm)

FC-6RS-C

切割长度5~16mm(0.25mm)、10mm(0.9mm)

FC-6RS-5C

切割长度5~16mm(0.25mm&0.9mm)

剥套钳

JR-M03

用于单芯光纤的剥套钳

酒精泵

HR-3

光纤保护套管

FPS-1

60mm、收缩后保护套管直径约3.2mm

FPS-40

40mm、收缩后保护套管直径约3.2mm

FPS-S-40

40mm、收缩后保护套管直径约2.2mm

FPS-D60

用于皮线光缆和室内光缆、

60mm、收缩后保护套管直径约4.7mm

FPS-N4-X

可用于工厂和光学组件的Sumitomo 纳米保护套管
