JDSU OLA-54/55/55M可变光衰减器

Ʒ��:

JDSU

�ͺ�:

OLA-54/55/55M

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��.00

��:

��

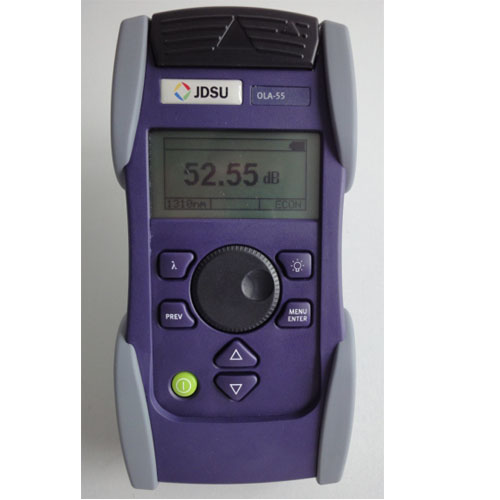

OLA-55 SMART光功率衰减器是一台能够满足未来发展需求的仪表，用于系统测试、安装、维护以及单模光纤的生产。由于它具有最小的差分群时延(DGD)，OLA-55也适用于40 Gbps传输系统。

OLA-55M 是 Smart 系列中最新的一员，它同时具有光衰减器和光功率计的功能。用于系统测试、
安装、维护。具有最小的差分群时延（ DGD ）。同时， OLA-55M 也适用于 40G 传输系统。

功能特点:
● 50/125 μm多模光纤设计(OLA-54)
● 能够适用于40 Gbps系统(OLA-55)
● OLA-55M 同时具有光衰减器和光功率计的功能
● 新的光学设计能够获得最小的插入损耗
● SMARTWheel滚轮用于精确与快速的手动调节衰减值
● 绝对和相对衰减设置

��ϸ��

技术指标

	OLA-54	OLA-55	OLA-55M
可调整波长范围	750 ～ 1350nm 步长 1nm	1260 ～ 1650nm 步长 1nm	1260 ～ 1650nm 步长 1nm
光纤类型	50/125μm	9/125μm	9/125μm
校准波长	850nm、1300nm	1310nm、1550nm、1625nm	1310nm、1550nm、1625nm
显示范围(已计算最小插入损耗)	<2.5 ～ 60dB	<2.0 ～ 60dB	<2.0 ～ 60dB
最小插入损耗	<2.5 dB	<2.0 dB	<2.0 dB
线形度	± 0.2	± 0.2	± 0.2
衰减设置重复性	± 0.1 dB	± 0.1 dB	± 0.1 dB
总衰减精度		± 0.8 dB	± 0.8 dB
设置类型	全范围连续	全范围连续	全范围连续
功能	双向	双向	双向
显示值	绝对和相对衰减值	绝对和相对衰减值	绝对和相对衰减值
最大输入功率	+20dBm	+23dBm	+23dBm
光功率计控制模式
控制范围			-50 ～ 20dBm
精度			± 0.25dB
显示分辩率			± 0.01 dB
设置时间			<2s
输出功率稳定度			± 0.15dB

说明：光功率控制模式仅OLA-55M支持。

通用参数

显示
— 图形化（GUI）显示界面
—  分辨率： 128 × 64 点
—  显示单位： dB,
—  背光功能：独立按钮开关控制
电源
—  4 节 1.5V AA 干电池或 1.2V 可充电镍氢电池
—  操作时间：干电池 >300 小时
电磁兼容
—  符合 IEC 61326 (满足CE )
校准
—  建议校准周期 3 年
温度
—  工作温度：－10°C to +55°C
—  储存温度：－40°C to +70°C
尺寸与重量
— 外形尺寸： 95 × 60 × 195mm
—  重量： 500g
