--EXFO OTDR--EXFO FTB-1 OTDR

EXFO FTB-1 OTDR

Ʒ��:

EXFO

�ͺ�:

FTB-1

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��25,500.00

��:

��:

��

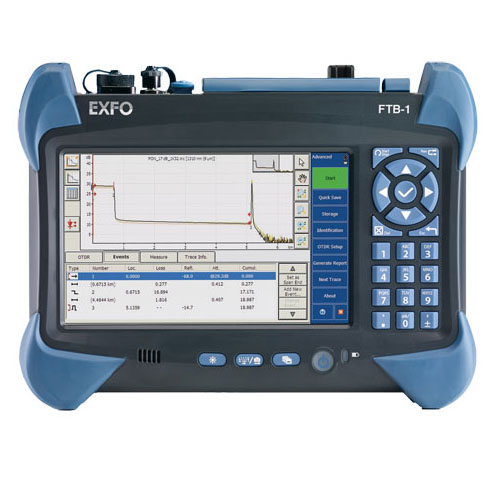

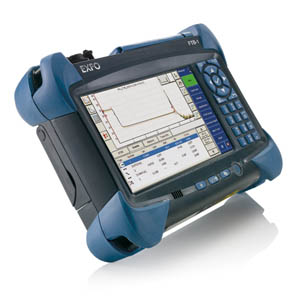

EXFO FTB-1平台
FTB-1平台是一款经过优化的模块化平台，可实现迅速、强大、专用的FTTH和以太网测试应用

主要功能
● 灵活的连接性：USB、移动、Wi-Fi和蓝牙功能
● 实用程序：支持第三方应用程序和所有工具，使技术人员在现场便可完成工作
● 测试管理/报告：使您能够利用EXFO Connect环境来监测现场操作（本地及远程）
● 面向PC：配备英特尔ATOM处理器和Windows Embedded Standard系统，可最大程度地提高生产效率并实现独特的多功能性
● 电源管理：采用最新的电池技术，实现无与伦比的操作自主性
● Windows远程帮助和远程控制功能

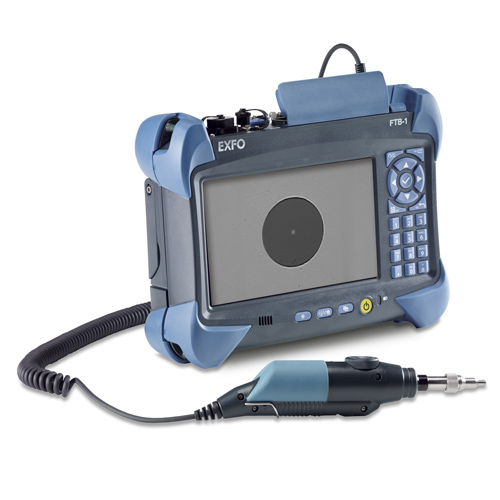

● EXFO光纤检测器连接器接口

��ϸ��

显示屏	彩色触摸屏，800 x 480 TFT, 178 mm（7 in）
接口	两个USB 2.0端口 RJ-45 LAN 10/100/1000 Mbit/s 光纤检测器连接器端口（视频）内置蓝牙和Wi-Fi（选购）
存储量	8 GB内存（闪存） 16 GB内存（闪存），选购
电池	充电锂离子电池可根据Telcordia*（Bellcore）TR-NWT-001138连续运行8小时
电源	AC/DC适配器，输入：100-240 VAC，50-60 Hz，最大2A；输出：24 VDC，90W
计算机	英特尔ATOM处理器 Windows Embedded Standard系统
尺寸 (H x W x D)	190 mm x 252 mm x 66 mm (7 1/2 in x 9 15/16 in x 2 5/8 in)
重量	1.5 kg（3.3 lb）
温度	运行温度 0 oC至50 oC (32 oF至122 oF) 存储温度 - 40 oC至70 oC (- 40 oF至158 oF)
相对湿度	0%至95%（非冷凝）

技术规格

型号

FTB-730

波长（nm）

1310 ± 20/1490 ± 10/1550 ± 20/1625 ± 10

20 μs时的动态范围（dB）

39/35/37/39

事件盲区（m）

0.8

衰减盲区（m）

4/4.5/4.5/4.5

距离范围（km）

1.25、2.5、5、10、20、40、80、160、260、400

脉冲宽度（ns）

5、10、30、50、100、275、500、1000、2500、 10000 、20000

线性度（dB/dB）

± 0.03

PON盲区（m）g

35

损耗阈值（dB）

0.01

损耗分辨率（dB）

0.001

采样分辨率（m）

0.04至5

采样点

最多256 000个

距离不确定度（m）

±（0.75m + 0.0025 % x 距离 + 分辨率）

测量时间

用户定义（最多60分钟）

典型实时刷新率（Hz）

4

稳定光源输出功率（dBm）

-2.5

可视故障定位仪（可选）

不适用

反射系数（dB）

± 2

双波长

FTB-730-023B = SM OTDR模块，1310/1550 nm（9/125μm）
三波长

FTB-730-236B = SM OTDR模块，1310/1490/1550 nm（9/125μm）SM Live端口

FTB-730-023B-04B = SM和SM live OTDR模块，1310/1550和1625nm live端口

FTB-730-000-04B = SM live OTDR，带1625nm live端口（9/125μm）

附件

FP4S

400x光纤检测器

GP-2001

USB键盘

FP4D

200x/400x光纤检测器

GP-2016

10英尺长的RJ-45 LAN电缆

GP-10-086

刚性FTB-1仪器箱

GP-2028

计算机安全电缆工具包

GP-10-072

半刚性FTB-1仪器箱

GP-2137

USB至RS-232转换器

GP-302

USB鼠标

GP-2138

DC卡适配器/变流器

GP-1002

耳机

GP-2144

USB 16G微硬盘

GP-1008 VFL适配器（2.5 mm至1.25 mm）
