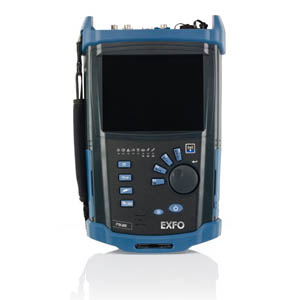

EXFO FTB-200v2 系列OTDR

Ʒ��:

EXFO

�ͺ�:

FTB-200v2

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��39,500.00

��:

��:

��

主要功能
配备英特尔ATOM处理器和Windows Embedded
Standard系统，可最大程度地提高生产效率并实
现独特的多功能性
可灵活连接USB、移动、Wi-Fi和蓝牙功能
兼容11类模块，适用于多个现场测试应用
› 以8个波长对CWDM网络进行测试
› 用光谱分析仪进行40G和ROADM网络调试
› 通过下一代SONET/SDH分析仪进行多业务测试
› 借助OTDR、损耗、色散和多业务测试模块进行光
纤鉴定和构建
› 用OTDR和以太网测试模块激活商业服务
› 执行从10 Mbit/s到10 Gbit/s的运营商以太网测试

为成功锦上添花
自从2006年推出以来，FTB-200为应用驱动型测试解决方案设立了标准。FTB-200 v2基于FTB-200智能平台，为客户提供了最佳的紧凑
型平台，意义非凡。
随着数以万计的平台在全球范围内被部署，EXFO同客户密切合作，这些客户在日常运营中使用这些平台来实现可增强并简化其测试环境
的主要功能——包括无线和移动连接、网页浏览、PDF文件打印、屏幕捕捉和VT100终端仿真。
现有的多媒体网络需要灵活、高效、经济的测试解决方案。FTB-200 v2提供了前所未有的速度和扩展的集成工具包，可提高多业务现场
测试的自主性和效率。
实现独特性能
FTB-200 v2可实现FTB-200具有的兼容性，它利用了功能强大的ATOM处理器，能够为要求最苛刻的测试应用提供无与伦比的速度和
性能。

单个平台，支持30多种模块
FTB-200 v2针对网络生命周期的各个阶段进行了优化，可内置EXFO的任何单插槽或双插槽模块来满足不断变化的需求。用户可对其平
台进行配置，结合光、传输和数据通信模块以满足各种应用。FTB-200 v2紧凑型平台可提供强大的功能、速度和模块性，是现场应用
的完美工具。

��ϸ��

规格
显示屏	彩色触摸屏，640 x 480 TFT 163 mm （6.5 in）
接口	三个USB 2.0端口
	RJ-45 LAN 10/100/1000 Mbit/s
	光纤检测探测器连接器端口（视频）
	内置蓝牙和Wi-Fi（选购）
存储量	8 GB内存（闪存）
存储量	16 GB USB存储棒（选购）
电池	充电锂离子电池
电池	可根据Telcordia（Bellcore）GR-196连续运行8小时
电源	AC/DC电源适配器，输入：100-240 VAC，50-60 Hz，最大2A；
电源	输出：24 VDC，90W
计算机	英特尔ATOM处理器
计算机	Windows Embedded Standard系统
一般规格
温度	工作温度–5 oC至50 oC (23 oF至122 oF)
	存储温度–40 oC至70 oC (–40 oF至158 oF)
相对湿度	0%至95%（非冷凝）
尺寸 (H x W x D)	322 mm x 197 mm x 109 mm
重量	2.1 kg（4.6 lb）
振动	在10 Hz至500 Hz时＜1.5 g（在三个主坐标轴上）
机械冲击	在六个面、八条主边上＜760mm（根据 GR-196-CORE）

PM-200内置功率计规
校准波长（nm）	850、1300、1310、1490、1550、1625、1650
可选CWDM校准波长（nm）	1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、
	1470、1490、1510、1530、 1550、1570、1590、1610、1383、1625
功率范围（dBm）	10至-86（InGaAs）
	26至-64（GeX）
不确定度（%）	±5 % ± 3 pW（InGaAs）
	±5 % ± 0.4 nW（GeX）
显示屏分辨率（dB）
I nGaAs	0.01 = 最大值至-76 dBm
	0.1 = -76 dBm至-86 dBm
	1 = -86 dBm至最小值
GeX	0.01 = 最大值至-54 dBm
	0.1 = -54 dBm至-64 dBm
	1 = -64 dBm至最小值
自动偏移置零范围	对 InGaAs，最大值至-63 dBm
	对GeX，最大值至 -40 dBm
声音检测（Hz）	270/1000/2000
可视故障定位仪（VFL）（选件）
激光	650 nm ± 10 nm CW
	62.5/125 μm时的典型Pout：3 dBm（2 mW）

附件
FP4S	400x光纤检查探测器	GP-2001	USB键盘
FP4D	200x/400x光纤检查探测器	GP-2016	10英尺长的RJ-45 LAN电缆
GP-10-070	刚性FTB-200仪器箱	GP-2028	计算机安全电缆工具包
GP-10-072	半刚性FTB-200仪器箱	GP-2116	单插槽存储模块
GP-302	USB鼠标	GP-2137	USB至RS-232转换器
GP-1002	耳机	GP-2138	DC卡适配器/变流器
GP-1008	VFL适配器(2.5mm至1.25 mm)	GP-2144	USB 16G微硬盘

支持模块：

模块	光纤类型	波长	动态范围 (20μs)	动态范围 (10μs)	事件盲区	损耗盲区
FTB-7200D-023B	单模	1310/1550nm±20nm	36/35dB	35/34dB	1/1m	4/4m
FTB-7300D-023B	单模	1310/1550nm±20nm	39/38dB	38/37dB	1/1m	4/4m
FTB-7423B-B	单模	1310/1550nm±20nm	41.5/40.5dB	40/40 dB	3/3m	10/15m
FTB-7523B-B	单模	1310/1550nm±20nm	45/45dB	43.5/43.5dB	3/3m	10/15m
FTB-7200D-12CD	多模	850/1300nm±20nm	25/29dB(100ns/1μs)		1.5/1.5m	5/5m
